Notice d'utilisation de la Boite à Radio
KAPS2C Conception
Le Grand Chateau
Route de la Chartreuse
01150 SAINT SORLIN
Tél: 04 74 35 74 84

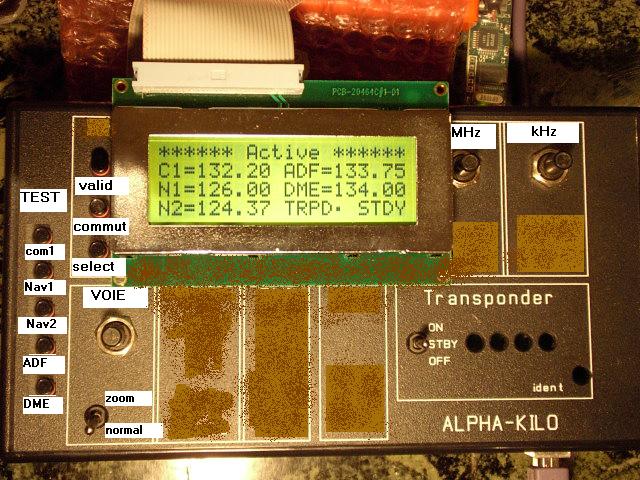

Ce document décrit le fonctionnement et l'utilisation de la boite à radio KAPS2C-Conception du simulateur de pilotage Alpha-Kilo en mode PAGE


Sommaire

  1. Présentation de la boite
  2. Visualisation des réglages
  3. Spécificités pour le transpondeur
  4. Utilisation des BP commandes
Retour Sommaire Retour Accueil

Présentation de la boite

La boite à radio permet de gérer  5 voies de communication, plus le transpondeur


Retour Sommaire Retour Accueil

Visualisation des Réglages

En mode normal

L'écran peut présente
  • la page des fréquences actives
  • la page des fréquences en attente
  • des pages d'alarme ou Warning

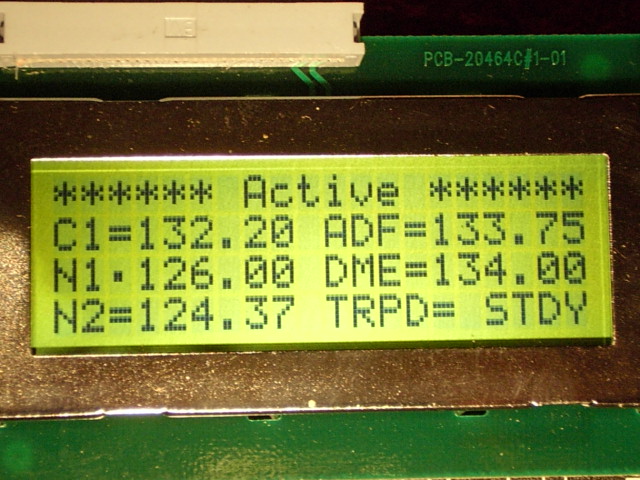

    • Page Fréquences actives :

    Celle-ci est indiquée sur la 1er ligne
    ****** Active ******

    Sur chaque ligne on affiche les caractéristiques de deux voies
    la valeur de la fréquence est donnée en MHz avec 2 décimales
    l'affichage pour chaque voie comprend :

  • l'identification de la voie

    • C1 pour voie communication vocale
    N1 pour voie Navigation n°1
    N2 pour voie Navigation n°2
    ADF pour voie ADF
    DME pour voie DME
    TRPD pour transpondeur
  • un signe = ou .

    • Le signe  . permet de distinguer la voie en cours de sélection. C'est cette voie qui sera concernée par les actions de commutation ou de réglage.
  • La valeur de réglage

    • la valeur de la fréquence est donnée en MHz avec 2 décimales

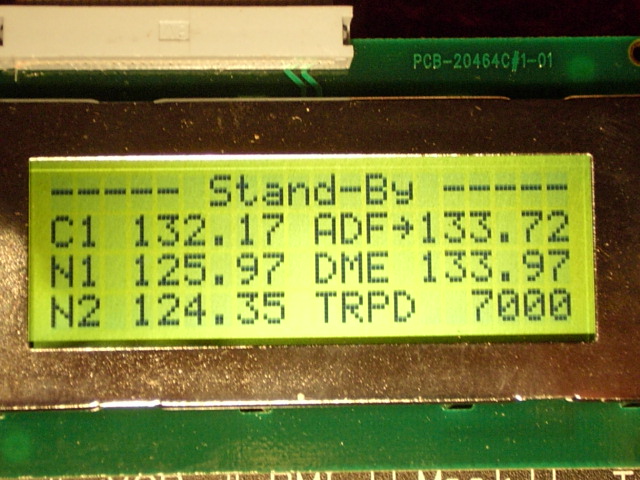

    Page Fréquences en attente :

    Celle-ci est indiquée sur la 1er ligne
    ****** Stand-By ******

    Sur chaque ligne on affiche les caractéristiques de deux voies
    la valeur de la fréquence est donnée en MHz avec 2 décimales
    l'affichage pour chaque voie comprend :

  • l'identification de la voie

    • C1 pour voie communication vocale
    N1 pour voie Navigation n°1
    N2 pour voie Navigation n°2
    ADF pour voie ADF
    DME pour voie DME
    TRPD pour transpondeur
  • un signe -> ou <-

    • Le signe  -> permet de distinguer la voie en cours de sélection. C'est cette voie qui sera concernée par les actions de commutation ou de réglage.
    Le signe  <- indique que cette voie est en cours de réglage, et que la valeur en a été modifiée
  • La valeur de réglage

    • la valeur de la fréquence est donnée en MHz avec 2 décimales

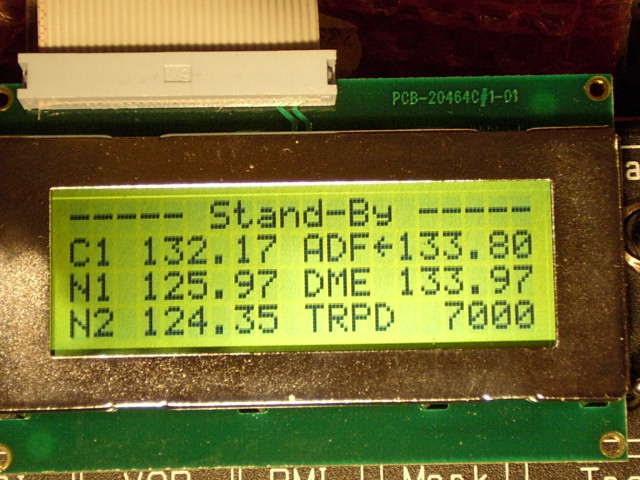

    Une action sur les Boutons Rotatifs MHz ou kHz va alors modifier la valeur de réglage de cette voie en attente, le changement de sens de la fleche indique qu'une valeur différente de l'original va être affectée.
    (Dans l'exemple l'opérateur a tourné le bouton kHz à droite)

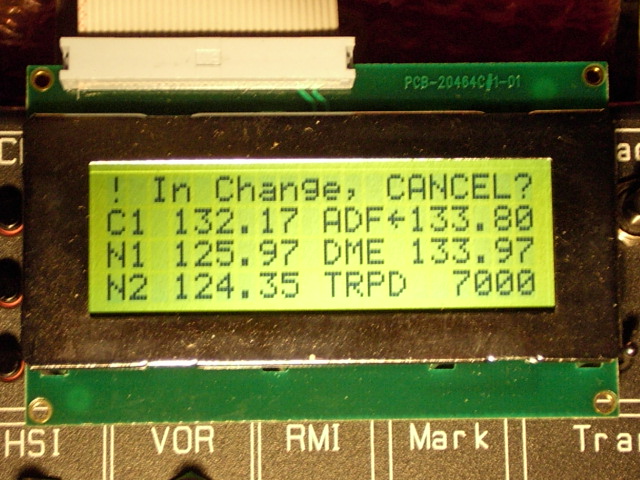

    Page Alarme ou Warning :

    Celle-ci est indiquée sur la 1er ligne par un ! en premier caractère de la ligne

    ! le texte de l'alarme

    Le reste de l'écran présente des informations au sujet de cette erreur. En général c'est le tableau des fréquences qui reste affiché.

    Dans notre exemple, une action de l'opérateur conduit à ne pas prendre en compte la modification demandée sur la fréquence d'attente de la voie ADF, il est informé que la fréquence ADF est "In Change", et lui demande quelle action il doit mener
    "CANCEL?"





    En Mode Zoom

    non disponible sur cette version, le principe est la présentation de toutes les informations d'une voie, le BP "select" permettant de passer d'une voie à l'autre,
    cette présentation permettant de gérer beaucoup plus de voies, ainsi que l'affichage des fréquences à 3 décimales.
    +--------------------+
    |***** Zoom C1 ***** |
    |Fq Active   123.450 |
    |Fq Standby  132.975 |
    |Fq Changing 132.550 |
    +--------------------+
    Les boutons gardent le même rôle.
    Retour Sommaire Retour Accueil

    Spécificités pour le transpondeur

    Le transpondeur n'utilise pas le dispositif - fréquence active / fréquence en attente -.
    Sa gestion est réalisée par le bouton TRPD qui précise le mode : OFF, STBY, ON.
    Aussi les fênetres d'affichage vont se comporter d'une manière particulière suivant l'état de la commande

    Sur la page Fréquence active,

    la valeur du canal sera indiquée que si le BP est en position ON.
    Pour les autres positions du BP l'état du BP sera indiqué ( soit STDY soit OFF)
    Sur la page Fréquence en attente,
    la valeur du canal sera indiquée et réglable que si la position du BP est sur STBY,
    pour les autres positions du BP l'état du BP sera indiqué ( soit ON soit OFF)
    Dans les exemples ci-dessus la position du BP était sur STBY d'où les affichages des différentes pages.
    Retour Sommaire Retour Accueil

    Utilisation des BP commandes

    Phase démarrage du système :
    L'écran affiche la page des fréquences actives
    Une action sur le BP "select", change vers la page fréquences en attente.
    Une nouvelle action sur le BP "select", change vers la page fréquences actives.
    Phase sélection d'une voie pour changer la fréquence en attente
    Déplacer le curseur avec le BR "VOIE", lorsque le signe " . " remplace le signe " = " à la suite du repère de la voie,
    cette voie est séléctionnée
    Appuyer alors sur le BP "select", l'écran affiche les fréquences en attente, et le signe " -> " apparait à la suite du repère de la voie en cours

    Sous Phase sélection d'une autre voie sur la page Fréquence en attente

    L'opérateur peut s'il le désire sélectionner une autre voie en déplacant le curseur avec le BR "VOIE". S'il n'a pas validé les modifications d'une voie précédente avec le BP "VALID", les actions précédentes sur le réglage de fréquence sont tout simplement ignorées.
    Sous Phase modification de la fréquence d'une voie en attente
    L'opérateur agit sur les BR "MHz" ou "kHz", l'affichage s'ajuste suivant sa sélection.
    Le BP "MHz" agit sur le nombre de Mhz de 118,225-119,225-..-136,225-118,225-.....
    Le BP "kHz" agit sur le nombre de kHz et de MHz de
    118,000-118,025-118,050-......-118,975-119,000-119,025-....-136,975-118,000-....
    Dès que la valeur est différente de la valeur originale, le curseur devient " <- ".

    Action Validation modification

    L'opérateur valide ses nouvelles données avec le BP "VALID". Le curseur redevient " -> ".
    Action Abandon modification
    L'opérateur choisi un autre canal avec le BR "VOIE"
    ou l'opérateur actionne le BP "select", la page d'alarme In Change est affichée puisque la valeur de la voie est différente de la valeur originale, une seconde action sur le BP "select" confirme cet abandon, tandis que l'action sur le BP "VALID" validerait la nouvelle valeur.
    la fenêtre affiche la page des fréquences actives
    Phase sélection d'une voie pour commuter les fréquences active/attente
    La commutation des fréquences active/attente d'une voie s'effectue par le BP "commut".
    La commutation est possible depuis la page Fréquences actives ou depuis la page Fréquence en attente. Elle concerne la voie sélectionnée ( curseur " . " ou " -> " ), elle consiste à la permutation des fréquences
    la fréquence active prend la valeur de la fréquence en attente et la fréquence en attente l'ancienne valeur de la fréquence active.
    ATTENTION, la commutation n'est pas possible si la fréquence en attente est en cours de modification c'est à dire repérée avec le curseur " <- "
    Retour Sommaire Retour Accueil
