Notice d'utilisation de la Boite à Radio

KAPS2C Conception  Le Grand Chateau  Route de la Chartreuse  01150 SAINT SORLIN  Tél: 04 74 35 74 84

Sommaire

1. Présentation de la boite
2. Visualisation des réglages
3. Sélection des voies
4. Réglage des canaux
5. Utilisation des BP commandes

Présentation de la boite

La boite à radio permet de gérer  5 voies de communication, plus le transpondeur

• C1 C2 : 2 voies de communication vocale
• N1 N2 : 2 voies pour la navigation
• ADF : 1 voie ADF
• DME : 1 voie DME
• TRPD : 1 transpondeur


Les 2 voies de communication vocales peuvent être réglés entre 118,000 et 136,975 MHz au pas de 25  kHz, soit 760 canaux.
Les 2 voies de navigation peuvent être réglées entre 108,000 et 119,95 MHz au pas de 50kHz, soit 240 canaux
La voie ADF peut être réglée entre 210,000 et 599,95 MHz au pas de 50kHz soit 7800 canaux
La voie DME peut être réglée entre 108,000 et 119,95 MHz au pas de 50kHz, soit 240 canaux
Le transpondeur peut être réglé entre 0000 et 7777 ( 4 digit base octale de 0 à 7) soit 4096 canaux.

Chaque voie de communication comporte 2 réglages,

• la fréquence active
• la fréquence en attente
Le transpondeur ne comporte qu'un réglage, le canal est soit actif ON, soit en attente STBY, soit à l'arrêt OFF

La boite comporte un écran d'affichage à cristaux liquide de 4 lignes de 20 caractères, et un ensemble de boutons de commande nommés ainsi :

• WAY : bouton poussoir de sélection de voie,

il permet la sélection des voies
• MHz et KHz : 2 boutons rotatif de réglage des canaux

MHZ pour les voies de communication, le bouton gauche régle la valeur de la fréquence en MHz, le bouton de droite règle les kHz
pour le tranpondeur, le bouton gauche règle les centaines, le bouton droit règle les unités.
• 4 boutons poussoir de sélection et validation
• VALID,  BP de validation d'un réglage
• ESCAPE, BP d'annulation d'un réglage
• COMMUT, BP de permutation voie active, voie en attente
• TEST, BP pour le test d'une voie
• TRPD : 1 interrupteur 3 positions pour pour la commande du transpondeur
• OFF, transpondeur à l'arrêt
• STBY, transpondeur en attente
• ON, transpondeur actif
• IDENT : 1 bouton poussoir de test pour le transpondeur

Visualisation des Réglages

L'écran permet de visualiser les réglages des 7 voies de l'équipement.
Ne comprenant que 4 lignes, l'écran présentera donc une fenêtre glissante de 4 voies parmi les 7.

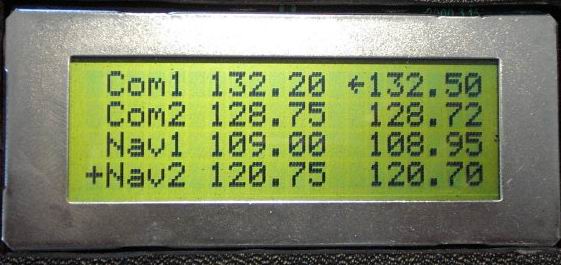

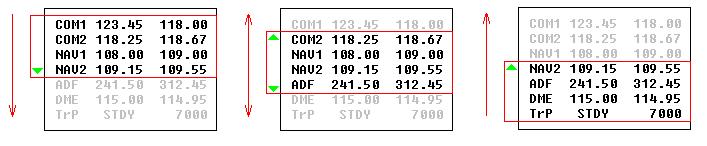

La premiere colonne de l'affichage (ici en vert) situe la position de la fenêtre,

Hormis pour le transpondeur, l'affichage des fréquence est donné en MHz avec 2 décimales
(par exemple la valeur de la fréquence 128,975 est affichée 128.97).





dans l'image ci-dessous

• chaque ligne se compose
• d'un premier caractère ( vide, - ou + ) repérant la position de la fenêtre
• d'un nom correspondant à la voie ( Com1, Com2, Nav1, Nav2, ADF, DME, TrP )
• d'une première valeur ( valeur active )
• d'un curseur éventuel ( -> ou <- )
• d'une seconde valeur ( valeur en attente )
• la première ligne débute par un espace, cela signifie que la 1ere ligne de la fenetre concorde avec le 1er equipement

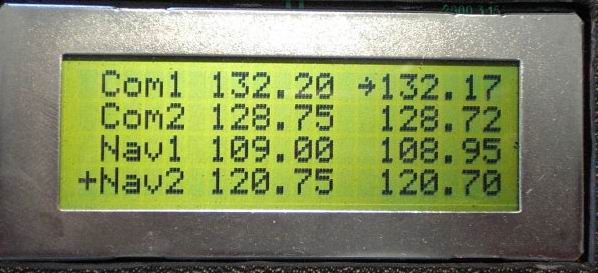

• la dernière ligne débute par le signe + ( ou bien fleche bas  suivant le modele de l'afficheur ), cela signifie qu'il existe d'autres informations de voie
• la 1ere ligne contient un curseur ->. Il précise que cette voie à le "FOCUS" ou autrement dit , que cette voie est concernée par les boutons de réglage, de test, de commutation ( ceux de la partie droite du boitier )

Sélection des voies

Pour sélectionner une voie il suffit de presser une fois le bouton correspondant.

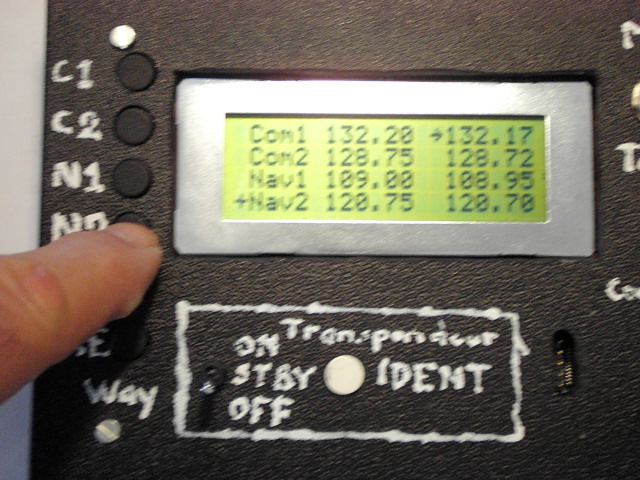

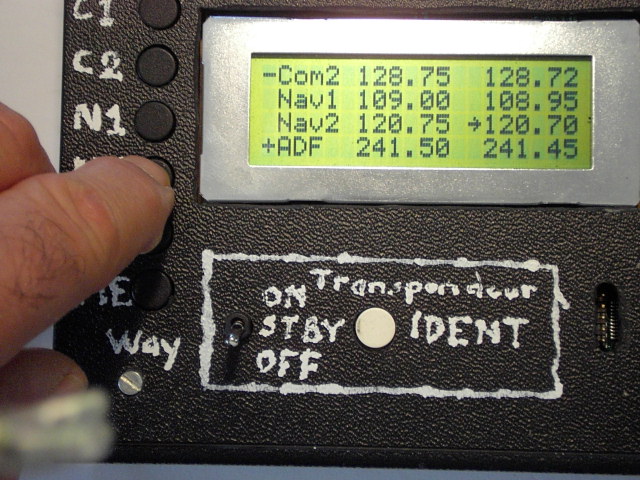

Le curseur se déplace automatiquement en face de la voie souhaitée, dans l'exemple ci-dessus, initialement la voie Com1 avait le "focus", lors de l'appui sur la touche N2, le "focus" est passé à la voie Nav2.

Certains types de boitier sont équipés d'un commutateur rotatif qui permet le défilement du focus.


Cas particulier : Sélection du transpondeur
La sélection du transpondeur s'effectue par les boutons spécifiques à celui-ci.
Il n'existe pas de bouton de sélection de voie pour celui-ci. La sélection a lieu dès que le bouton du mode de fonctionnement est positionné sur "Stdy".
C'est dans ce seul état où l'opérateur peut ajuster le réglage du canal.
Les autres positions du sélecteur de mode "ON" et "OFF" définissent la marche ou l'arrêt de l'équipement.

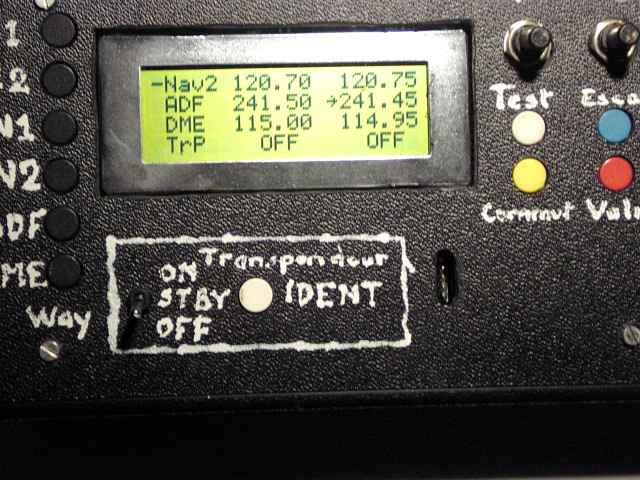

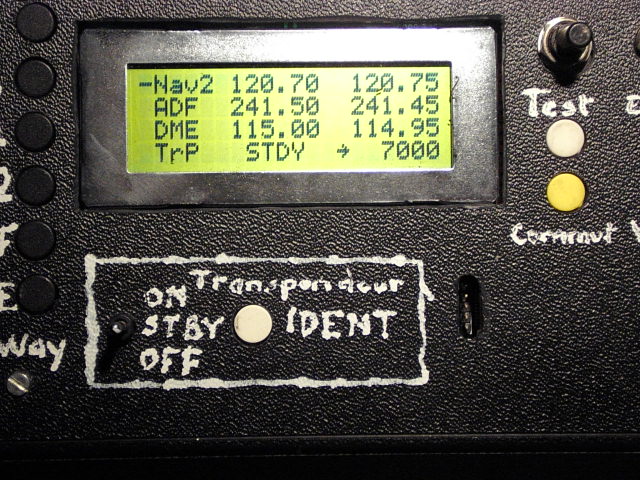

On distingue dans les images ci-dessus le résultat du passage en mode "Stdy" du sélecteur du transpondeur.
Dans la photo de gauche la voie ADF avait le FOCUS, dès le positionnement sur Stdy, le focus a été positionné sur le transpondeur ( photo de droite).

Réglage des canaux en attente

Le réglage du canal d'une voie ne peut s'effectuer que sur la fréquence en attente.
Le réglage de la fréquence en attente se fait par les deux boutons rotatifs MHz et kHz en haut à gauche du boitier.
Une rotation de l'un des boutons entrainent la modification de la valeur de la voie qui a le FOCUS.

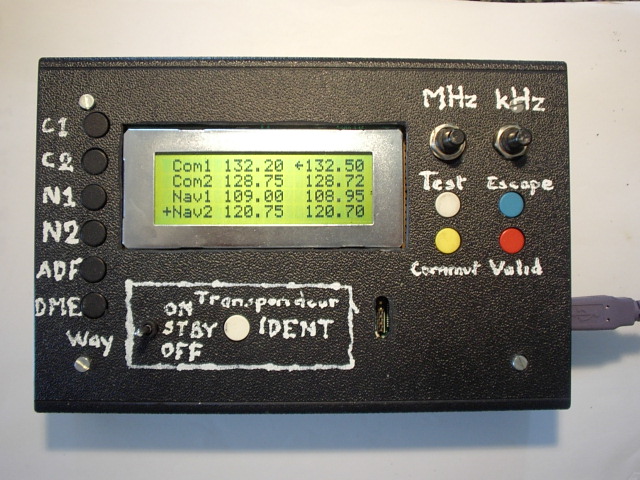

L'index "->" qui précède l'affichage se transforme en "<-" dès que la valeur est modifiée.
A noter que l'index repasse en "->" si l'opérateur rétablit la valeur d'origine.

Le bouton de réglage MHz incrémente ou décremente le nombre de MHz ( réglage grossier),
Le bouton de réglage kHz incrémente ou décrémente la fréquence suivant la valeur du pas

• 25kHz pour les bandes vocales
• 50 kHz pour les bandes navigations

A noter que pour le transpondeur, le réglage gros modifie les centaines.

Utilisation des BP commandes

L'action des boutons de commande se rapporte toujours à la voie disposant du FOCUS.

Bouton Valid

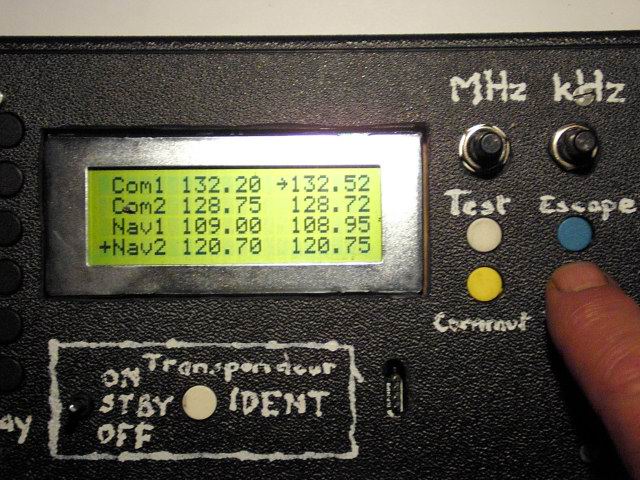

Ce bouton permet de valider une nouvelle valeur de la fréquence en attente. L'opérateur après avoir ajusté cette valeur ( ci-dessus) doit valider son choix en actionnant ce bouton. Le curseur devient alors -> avec la nouvelle valeur

Bouton Escape

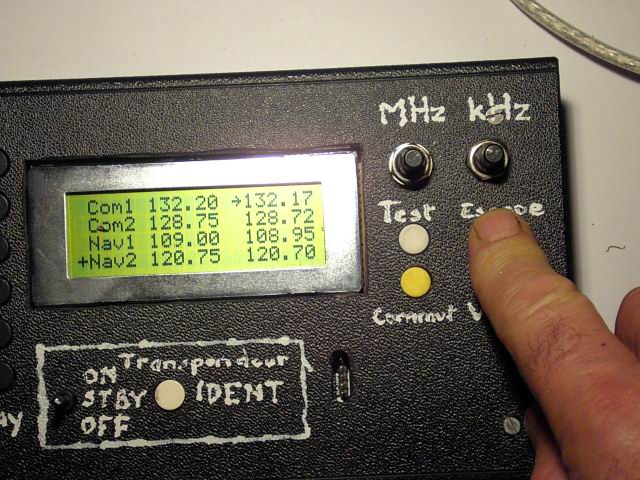

Ce bouton permet d'annuler une modification. L'opérateur en actionnant ce bouton, rétablit à la valeur avant modification
Le curseur devient alors -> avec l'ancienne valeur

Bouton Commut

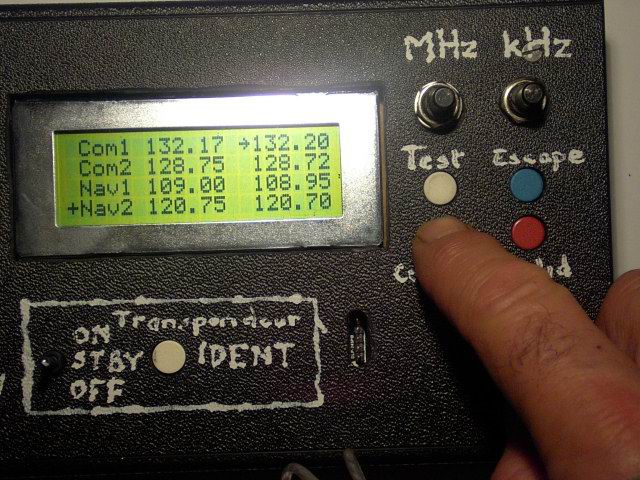

Ce bouton permutte la valeur fréquence active <-> fréquence en attente

ATTENTION on ne peut permutter les fréquences que si le curseur est en position  ->

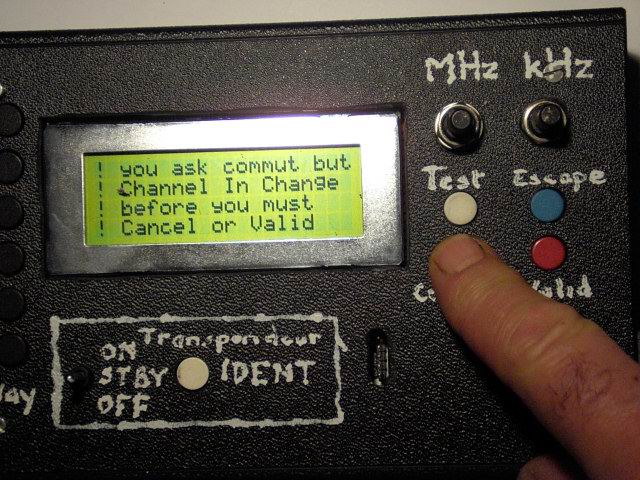

dans le cas où une modification de la fréquence en attente ne serait pas validée (cas du curseur <-) un message d'erreur demandera à l'opérateur d'abandonner ou valider son nouveau réglage, dans tous les cas la permutation n'aura lieue, l'opérateur devra refaire sa demande de permutation.

Bouton Test

Ce bouton permet d'écouter le signal de  l'émetteur pour la fréquence active. Cette fonction est assurée par le logiciel AlphaKilo et n'a d'effet que si le programme est en cours d'exécution.

Boutons de Sélection WAY

Comme expliquer dans le chapître "Sélection des voies", les boutons de sélection permettent de donner lors du premier appui le FOCUS à une voie.
Cependant ces boutons permettent le raccourci de commutation lors du deuxième appui, sans avoir à actionner le bouton Commut.
Si l'opérateur actionne le bouton de la voie Nav2 et que cette voie a déjà le FOCUS, les  fréquences actives et en attente sont permuttées.

Mais ces boutons permettent aussi la fonction Escape.
Lorsqu'une modification de la valeur de la fréquence d'attente est en cours, une nouvelle action sur le bouton de la WAY concernée ou sur tout autre bouton de WAY, va entrainer l'abandon de la modification en cours.
Le cas le plus utile est celui de la modification d'une way erronée.
L'opérateur n'a pas choisi la bonne voie à modifier ( exemple Com1 au lieu de Com2 ) et il a commencé à modifier la fréquence d'attente.
Une action sur le bouton de la voie escomptée annulera la modification en cours non souhaitée.

Bouton Ident

Ce bouton a le même effet pour le transpondeur que le bouton Test pour les voies de communication et navigation.
