Notice d'utilisation de la Console

KAPS2C Conception  Le Grand Chateau  Route de la Chartreuse  01150 SAINT SORLIN  Tél: 04 74 35 74 84

Sommaire

1. Présentation du boitier
2. Connexion de la console
3. Utilisation des commandes
4. Recablage anciennes consoles
5. Mise au point

Présentation

Le boitier console est utilisé pour connecter les Consoles ( mini ou complète ) du simulateur au PC. Historiquement ces consoles étaient reliées au micro-ordinateur AMIGA sur une carte spécifique par un connecteur SUB-D 25 points.
Afin de préserver l'investissement consentit par nos clients, le boitier console permet de réutiliser ces équipements, et donc le boitier accepte le connecteur de ces anciennes Consoles.
Cependant il sera nécessaire de recabler le bouton du trim.
La console délivre 9 valeurs analogiques et nous ne disposons sur le boitier console que de 8 entrées analogiques.
Nous avons donc choisi la commande de trim pour la modifier d'entrée analogiques, en codeur rotatif numérique.
Cette opération est expliquée dans le paragraphe Recablage.

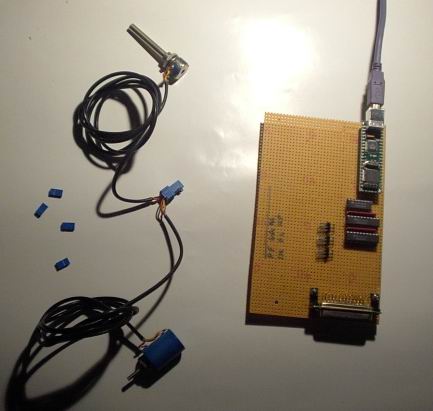

La photo ci-dessous présente le prototype sans son carter.

On remarque en bas le connecteur SUB-D 25 points male où sera plugguer la console, et en haut le connecteur du bus USB relié au PC.

On remarque de plus 2 potentiomêtres branchés sur un connecteur 2x3 points et 4 petits straps.
Ces accessoires vont permettre de tester le boitier. Veuillez consulter le paragraphe Mise au point ci-après

Connexion de la console

Les Consoles sont donc connectées sur le connecteur SUB-D 25 points males.

Voici les connexions des différentes entrées.

---

NoPIN    Réf    Désignation              Remarques
   1     ca     contact magnéto
   2     cb        «       «
   3     dm     demarreur
   4     rc     rechauffage carbu
   5     ahp    hélice pas
   6     apl    palonnier
   7     trm                             ancienne entrée du trim
   8     (-)    palonnier -
   9     tb     train bas
  10     th     train haut
  11     vh     volets haut
  12     vb     volets bas
  13     aic    inclinaison
  14     vc     volet capot
  15     (+)
  16     (-)
  17     aga    PA gaz
  18     tma    réserve                  nouvelle entrée du trim
  19     arc    richesse
  20     tmb    réserve                  nouvelle entrée du trim
  21     (+)    palonnier +
  22     fr     frein
  23     (+)
  24     (-)
  25     apf    profondeur

---




Utilisation des commandes

Chapitre en cours de construction

Recablage des anciennes consoles

L'opération consiste a échangé un potentiomêtre analogique par un codeur numérique.

Un codeur du type HRPG est monté mécaniquement en lieu et place du potentiomêtre du trim

Il comprend 5 points de connection au lieu de 3 pour le potentiomêtre.

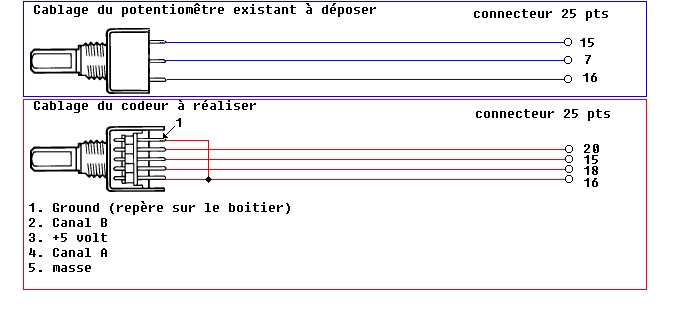

On recablera suivant le schéma ci-dessous

Mise au point

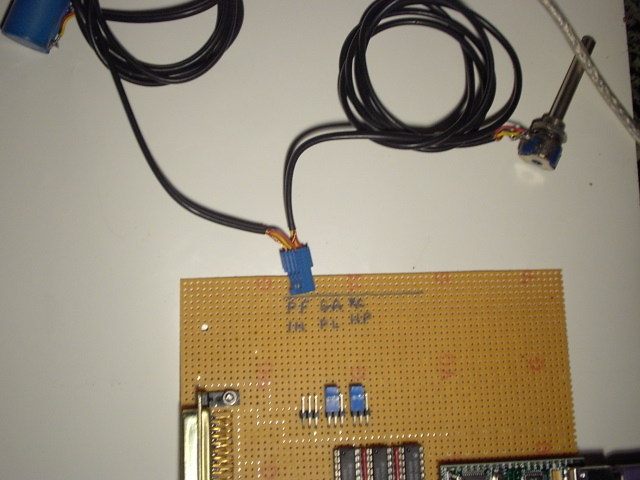

On remarque de plus 2 potentiomêtres branchés sur un connecteur 2x3 points et 4 petits straps.
Ces accessoires vont permettre de tester le boitier.

Ce connecteur 2x3 pts permet de brancher les deux potentiomêtres à deux registres parmi 6 du boitier. Ces deux registres sont identifiés :

• PF , IN correspondant aux registres Profondeur et Inclinaison
• GA, PL correspondant aux registres GAZ et Palonniers
• RC, HP correspondant aux registres Richesse et Pas Helice

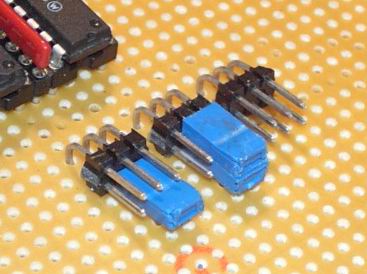

Il faut prendre la précaution de mettre à zéro les registres inutilisés avec les petits straps comme sur la photo ci-contre. Un strap a été retiré pour faire apparaitre clairement le positionnement des straps. On interchangera les straps et le connecteur suivant les besoins.
